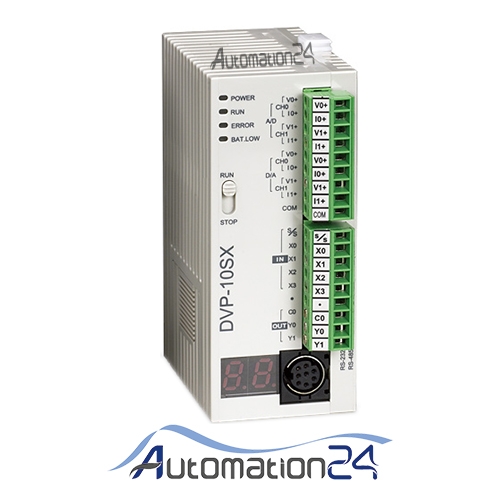

آشنایی با قسمتهاي تشكيل دهنده يك سيستم PLC

متن خبر:

PLC کنترل کننده نرم افزاری است که در قسمت ورودی اطلاعاتی را به صورت باینری دریافت و آنها را طبق برنامه ایی که در حافظه اش ذخیره شده پردازش می نماید و نتیجه عملیات را نیز از قسمت خروجی به صورت فرمان هایی به گیرنده ها و اجرا کننده های فرمان ارسال می کند.

در زیر قسمت های مختلف یک PLC بیان شده است.

• واحد منبع تغذيه PS(Power Supply)

منبع تغذيه ولتاژهاي مورد نياز PLC را تامين ميكند.اين منبع معمولاً از ولتاژهاي 24Vdc و 110Vac يا 220Vac، ولتاژ 5 Vdc را ايجاد مي كند. ماكزيمم جريان قابل دسترسي منطبق با تعداد ماژولها ي خروجي مصرفي است. جهت دستيابي به راندمان بالا معمولاً از منابع تغذيه سوئيچينگ استفاده مي شود. براي تغذيه رله ها و محركها (Actuator) معمولاً از ولتاژ24 Vdc بصورت مستقيم و بدون هيچ كارت ارتباطي استفاده مي شود .

در برخی از PLC ها برای نگهداری اطلاعات حافظه موقت ( ثبات ها و پرچم ها و ... ) در هنگام قطع تغذیه از یک باتری پشتیبان ( Backup Battery ) از جنس Lithium استفاده می شود . ولتاژ این باتری معمولاً 8.2تا 2.3 ولت میباشد . معمولا بر روی PLC یک LED که نشانگر این است که باتری در حال تمام شدن است ، تعبیه شده تا قبل از تخلیه کامل ، باتری عوض شود .



• واحد پردازش مركزي CPU

وظيفه اين واحد، دريافت اطلاعات از وروديها، پردازش اين اطلاعات مطابق دستورات برنامه و صدور فرمانهايي است كه به صورت فعال يا غير فعال كردن خروجي ها ظاهر مي شود.



• حافظه یا Memory

این بخش وظیفه نگهداری اطلاعات و برنامه را بر عهده دارد و بر سه نوع است :



الف ) حافظه دائم (EEPROM , EPROM) : كه جهت نگهداري و ذخيره هميشگي برنامه كاربر استفاده مي شود.



ب ) حافظه موقت (RAM ) : این حافظه برای نگهداری اطلاعات به صورت موقت (داده ها و فلگ ها و تایمر ها و شمارنده ها و برنامه هاي كاربردي كاربراست ) استفاده می شود . اطلاعات این بخش با قطع تغذیه از بین میرود . این حافظه از نوع RAM ساخته می شود .



ج ) کارت حافظه : این کارتها برای استفاده در حافظه اصلی CPU و همچنین در مدولهای CP طراحی میشوند و به صورت RAM یا FALASH EPROM CARD و با ظرفیتهای مختلف در دسترس میباشند.



• ماژولهاي ورودي

ورودي هايي كه در سيستم هاي PLC مورد استفاده قرار مي گيرند در حالت كلي به صورت زير مي باشند:



الف) وروديهاي ديجيتال(Digital Input) : اين وروديها معمولاً بصورت سيگنالهاي 0 يا 24 VDC مي باشند . گاهي براي پردازش به تغيير سطح ولتاژ نياز دارند. معمولاً براي انجام اين عمل ماژولهايي خاص در PLC در نظر گرفته مي شود . جهت حفاظت مدارهاي داخلي PLC از خطرات ناشي از اشكالات بوجود آمده در مدار يا براي جلوگيري از ورود نويزهاي موجود در محيط هاي صنعتي ،ارتباط وروديها با مدارت داخلي PLC توسط كوپل كننده هاي نوري انجام مي گيرد. بدليل ايزوله شدن ورودي ها از بقيه اجزاي مدار داخلي PLC ، هرگونه اتصال كوتاه و يا اضافه ولتاژ نمي تواندآسيبي به واحدهاي داخلي PLC وارد آورد.



ب) ورودي هاي آنالوگ(Analog Input) : اين گونه وروديها در حالت استاندارد4-20 mA و يا 0-20mA بوده ،مستقيما به ماژول آنالوگ متصل مي شوند . ماژولهاي ورودي آنالوگ، سيگنالهاي دريافتي پيوسته رابه مقادير ديجيتال تبديل نموده و سپس مقادير ديجيتال حاصل توسط CPU پردازش مي شود.



• ماژولهاي خروجي

خروجي هاي استفاده شده در PLCها به دو صورت زيرمي باشند:

الف)خروجيهاي ديجيتال:اين فرمانهاي خروجي به صورت سيگنالهاي 0-24 VDC بوده كه در خروجي ظاهر مي شوند. بنابراين هر خروجي از لحاظ منطقي مي تواند مقادير “0” يا “1” را داشته باشد. اين سيگنالها به تقويت كننده هاي قدرت يا مبدل هاي الكتريكي ارسال مي شوند تا مثلا ماشين را به حركت در آورند يا آنرا از حركت باز دارند.

ب) خروجيهاي آنالوگ: سطوح ولتاژ و جريان استاندارد خروجي مي تواند يكي از مقادير ،4-20 mA ، 0- 20mA باشد . معمولاً ماژولهاي خروجي آنالوگ ، مقادير ديجيتال پردازش شده توسط CPU را به سيگنالهاي آنالوگ مورد نياز جهت پروسه تحت كنترل تبديل مي نمايند . اين خروجي ها بوسيله واحدي به نام Isolator از ساير قسمتهاي داخلي PLC ايزوله مي شوند. بدين ترتيب مدارت حساس داخلي PLC از خطرات ناشي از امكان بروز اتصالات نا خواسته خارجي محافظت مي گردند.

نکته : برای حفاظت از مدارات داخلی PLC نسبت به تغییر ورودی یا خروجی ها و یا عواملی نظیر اتصال کوتاه و غیره از مدارات ایزوله کننده ( جدا کننده ) و یا کوپل کننده های نوری ( Optical Coupler ) استفاده می کنند تا محیط داخلی از محیط خارجی جدا شود . این کار را هم برای ورودی و هم برای خروجی انجام می دهند .



• ماژولهاي تغيير شكل سيگنال

در مواقعي كه سيگنالهاي موجود در محدوده استانداردنباشند، لازم است از يك ماژول تغيير شكل دهنده استفاده شود تا محدوده سيگنالها را تغيير داده و به محدوده استاندارد تبديل كند.



• ماژول ارتباط پروسسوري Communication Processor)CP)

اين ماژول ارتباط بين CPU مركزي را با CPU هاي جانبي بر قرار مي سازد.
