نحوه اتصال HMI به LS

متن خبر:

مرحله اول:

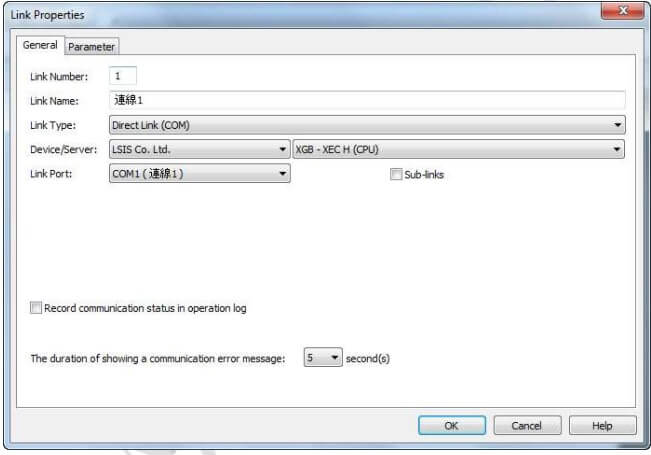

برای اتصال HMI به LS ابتدا به سراغ تنظیمات مربوط به HMI در نرم افزار PM Designer خواهیم رفت. همانگونه که در شکل مشاهده میشود. ابتدا PLC موردنظر را از لیست انتخاب میکنیم دقت شود که نوع PLC حتما XGB-XECH انتخاب میگردد.

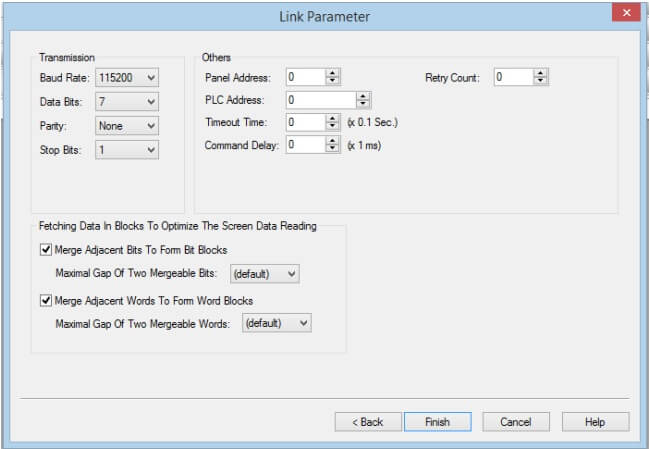

نکته قابل توجه آن است که در صفحه مربوط به Link Parameter که بعد از اتمام صفحه بالا میآید، نرخ تبادل اطلاعات (Buad Rate) بایستی تنظیمات اتصال HMI به LS مقدار ۱۱۵۲۰۰ انتخاب گردد. این نکته در شکل زیر به وضوح نمایش داده شده است:

مرحله دوم:

نحوه ی آدرس دهی

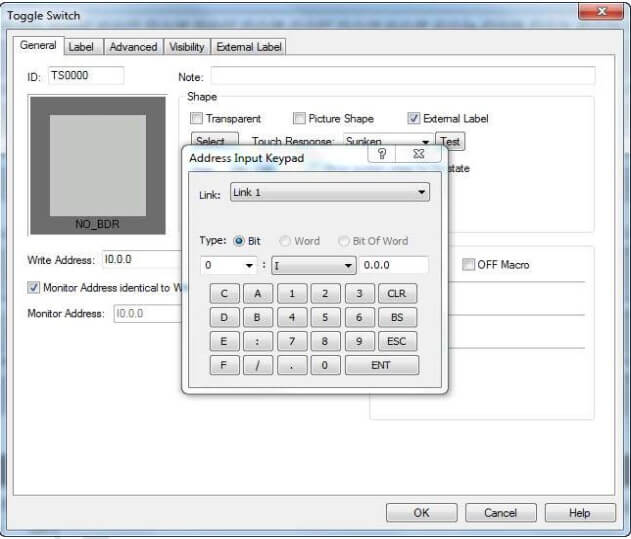

برای آدرس دادن در این نوع از PLC با توجه به شکل زیر، آدرس نرم افزار PM Desidner وارد خواهد شد:

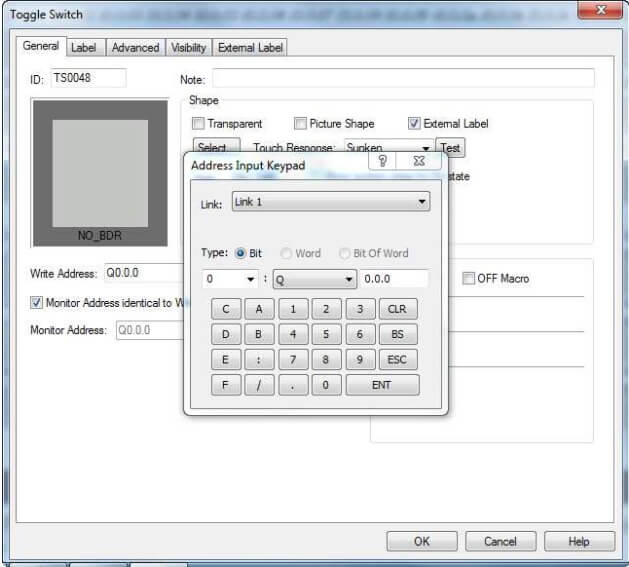

یک نمونه آدرس دهی برای خروجی Q نیز در شکل زیر نمایش داده شده است:

مرحله سوم:

طریقه ی ارتباط سخت افزاری

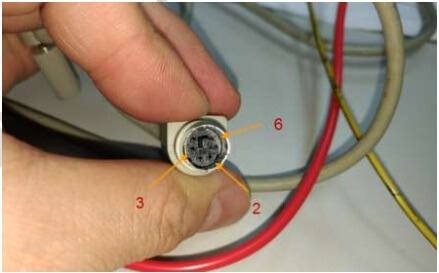

در شکل زیر یک PLC شرکت LS که مدل آن XGB-XECH است، نمایش داده شده است که از طریق پورت نمایش داده شده در شکل یا HMI ارتباط برقرار میکند:

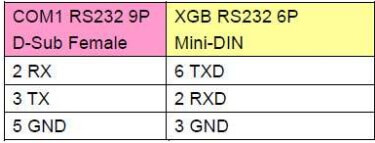

شکل زیر سیم بندی لازم جهت برقراری ارتباط بین یک HMI و PLC LS از طریق پورت RS232 را نشان میدهد:
