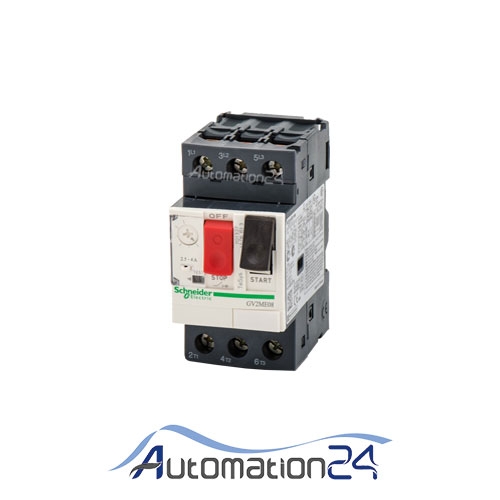

کلید MPCB چیست؟ نحوه انتخاب وتنظیم این نوع کلید

متن خبر:

در صنعت می توان برای حفاظت موتورهای سه فاز و تک فاز القایی(به صورت خاص نوع روتور قفسه ای) از روش های مختلفی استفاده کرد.

برخی موارد از فیوزهای نوع کندکار و بی متال جهت حفاظت استفاده می کنیم و برخی موارد نیز فقط از یک کلید MCB یا MCCB  به صورت ساده.

یکی از تجهیزاتی که به صورت خاص برای این نوع موتورها تهیه شده، کلید MPCB یا همان کلید های حرارتی هستند.

کلید MPCB کجا استفاده می شوند؟

تقریبا هرجایی که ازاین نوع موتورها استفاده می شود می توانیم از این کلیدهای MPCB برای حفاظت استفاده کنیم.

مثلا پمپ های آب،کمپرسور های هوا ،چیلرها،فن ها و غیره

کلید MPCB دقیقا چه کاری در مدار برای موتور انجام می دهد؟

این کلید یک تجهیزات حفاظتی است که ساختار و عملکرد الکترومکانیکی دارد یعنی هم شامل تجهیزات الکتریکی مثل بوبین است وهم مکانیکی  مثل فنرها و اهرمها.

این کلید نیز مانند کلید MCCB دارای دو قسمت حفاظتی است:

یک قسمت حفاظتی مربوط به اتصال کوتاه هایی که در مووتور رخ می دهد.

که این قسمت ساختار بوبینی شکل دارد.

دومین قسمت حفاظتی مربوط به اضافه بارهایی است که در موتور رخ می دهد.

که این قسمت به صورت بی متالی است و در اثر حرارت ایجاد شده در قطعات فلزی عمل می کند.(ناشی از عبور جریان اضافه بار از آن)

شما می توانید جهت دریافت اطلاعات فنی دقیق تر از این نوع از کلید ها و همچنین رنج آمپرهای موجود به سایت اتوماسیون 24 در زیرشاخه محصولات الکترومکانیکال قسمت حفاظت مراجعه نمایید.همچنین لازم به ذکر است کلید های های MPCB در رنج های مختلف در سه برند اشنایدر،LS و لواتو قابل ارایه وخرید می باشد.

کلید MPCB ،موتورهای سه فاز یا تک فاز را در برابر اضافه بار یا اتصال کوتاه پیش آمده حفاظت میکند.

قسمت بوبینی این کلید خیلی سریعتر وقسمت حرارتی خیلی کندتر عمل قطع سه فاز موتور را انجام میدهد.

دراین دو خطای به وجود آمده، کلید موتور را قطع میکند.

کلیدMPCB برای موتورهای تک فاز القایی هم کاربرد دارد،این کلید برای موتورهای تک فاز القایی هم استفاده می شود .

سه فاز ورودی،وارد کلید می شوند و سه فاز خروجی این کلید به موتور متصل می شوند.

دیگر نیازی به استفاده از بی متال در مدار نیست.

اگر بخواهیم موتور را روشن و خاموش کنیم می توانیم یک کنتاکتور بین کلید MPCB و موتور سه فاز قرار دهیم.

کلید MPCB سیم بندی مدار فرمان هم دارد، البته نه اینکه مدار فرمانی داشته باشد که فرمان بگیرد بلکه می تواند با تغییر وضعیتش به دیگر قطعات موجود در تابلوی برق فرمان اعلان دهد.

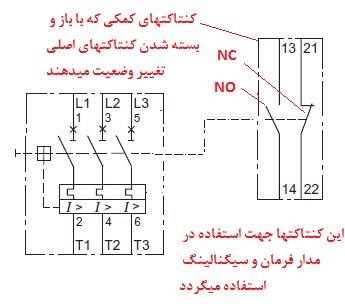

در کلید MPCB معمولا دو دسته کنتاکت در نظر گرفته می شود که باز یا بسته شدن این کنتاکت ها وابسته به عملکرد کلید در حالت های قطع و وصل آن دارد.

یک سری کنتاکت داریم که وقتی کلید را ON و OFF میکنیم (به صورت دستی) تغییر وضعییت می دهند.ازاین کنتاکتها می توانیم مثلابرای اتصال به ورودی های  PLC استفاده کنیم.

به طور مثال یک طرف ترمینال های این کنتاکت را ۲۴ ولت DCو سمت دیگررا به یکی از ورودی های PLC متصل می کنیم .

دراین حالت PLC برروی عملکرد کلیدها نظارت دارد.

از این روش در مانیتورینگ صنعتی استفاده میشود.

ازاین کنتاکتها میتوان در مانیتورینگ صنعتی برای ثبت خطاهایی که در موتورهای الکتریکی اتفاق افتاده استفاده نمود.

نکته:همه مدلهای این نوع کلیدها ،تمامی کنتاکتهایی که شرح داده شد را ندارند.

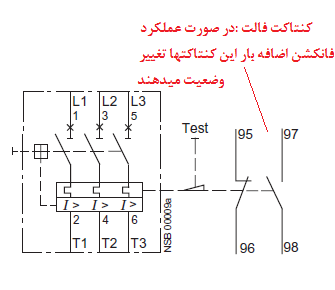

یکسری دیگر از کنتاکت های کلید MPCB هستند که کنتاکتهای خطا یا FAULT هستند.

یعنی زمانیکه کلید به واسطه یک خطای اضافه بار یا اتصال کوتاه ،سه فاز موتور را قطع میکند،این کنتاکتها نیز تغییر وضعییت می دهند.





کلید MPCB درچه رنج جریان و ولتاژی ساخته می شوند؟

ازنظر اندازه جریان،براساس بررسی که دربرنهای مختلف تولیدکننده این نوع کلیدها انجام داده ایم رنج جریان زیر ۱۵ آمپر دارند.

این کلیدها برای ولتاژ سه فاز تا ۵۰۰ ولت ساخته میشوند.

ازنظر توان موتوری،برای توان های موتوری زیر ۶۰ کیلو وات طراحی و عرضه شده اند.

بنابراین برای توان های بالاتر موتوری بایستی به دنبال راه حل های دیگر حفاظتی باشیم.

چگونه محاسبه کنیم برای یک موتور،چه کلید باچه جریانی نیاز داریم؟

این کلیدها را میتوان براساس جریان نامی موتور و یا حتی توان نامی موتور انتخاب کرد.

البته باید بگوییم شرکت های تولید کننده این کلیدها جداولی را ارائه میکنند که بر اساس توان موتور وحتی کاربرد موتور،نوع کلید قابل انتخاب را مشخص کرده اند.

می توانیم از فرمول زیر هم برای محاسبه جریان استفاده کنیم:

∅P=√۳×V×I×COS

البته به صورت تقریبی میتوانیم بگوییم به ازای هراسب بخار از موتور،جریان ۱٫۵ آمپر و به ازای هرکیلو وات توان از موتور، جریان ۲آمپر قابل استفاده است.

مثلا اگر توان یک موتور ۱۰کیلو وات باشد جریان انتخابی برای کلید MPCB حدود ۲۰ آمپر خواهد بود.

مقدار حفاظت مربوط به اتصال کوتاه یا اضافه بار بر روی کلید MPCB را چگونه تنظیم کنیم؟

جهت تنظیم رنج جریان برای قسمت مغناطیسی کلید(جریانهای در حد اتصال کوتاه) بین ۱٫۲ تا ۲ برابر جریان کلید قابل تنظیم است.

جریان کلید تقریبا همان جریان نامی موتور است.

برای قسمت بی متالی (مربوط به اضافه بار) تنظیم را بر روی جریان نامی موتور قرار می دهیم.

آیا برای هر موتور باید یک کلید MPCB قرار داد؟

بله، البته موتور می بایست توسط یک کلید MPCB  حفاظت شود.
