آشنایی با دیاگرام کلید ستاره مثلث

متن خبر:

الکتروموتورها هنگام راه اندازی جریان شدیدی بین ۵ تا ۷ برابر جریان نامی از شبکه دریافت می کنند. برای کنترل این جریان در الکتروموتورهای سه فاز روش های زیادی وجود دارد که ستاره مثلث یکی از ارزان ترین آن ها می باشد. برای استفاده از روش ستاره مثلث باید به ولتاژ الکتروموتور دقت کرد چون نمی توان هر الکتروموتوری را به صورت ستاره و مثلث راه اندازی کرد.در روش ستاره مثلث، الکتروموتور را ابتدا به صورت ستاره راه اندازی کرده و بعد از گذشت چند ثانیه به حالت مثلث سوئیچ می شود. زمان راه اندازی به اندازه ی الکتروموتور، میزان بار متصل شده به آن و … بستگی دارد.

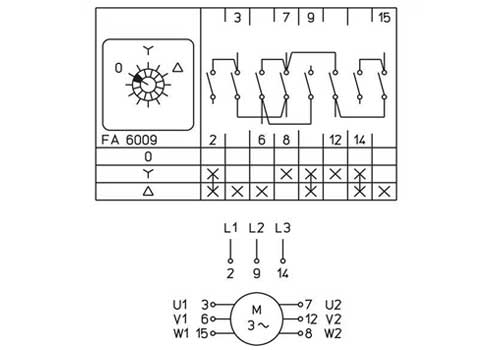

در تصویر زیر دیاگرام فنی یک کلید ستاره مثلث را مشاهده می‌کنید. در قسمت صفحه‌ی راهنما مشخص شده که کلید دارای یک حالت قطع، یک حالت ستاره و یک حالت مثلث با زاویه‌ی 60 درجه می‌باشد. زیر این قسمت یک کد وجود دارد که شرکت سازنده توسط آن نوع محصول خود را مشخص می‌کند. کلید در مجموع دارای 9 ترمینال می‌باشد. ترمینال‌های 2 و 9 و 14 برای سه فاز ورودی، ترمینال‌های 3 و 6 و 15 برای U1 و V1 و W1 و ترمینال‌های 7 و 12 و 8 برای U2 و V2 و W2 در نظر گرفته شده‌اند. در جدول پائین دیاگرام مشخص شده که در وضعیت صفر هیچ یک از ترمینال‌های خروجی به سه فاز متصل نیستند.در حالت ستاره، پلاتین‌های 7 و 8 و 12 به یکدیگر اتصال کوتاه و سه فاز به ترمینال‌های 3 و 6 و 15 متصل می‌شود. در حالت مثلث اتصال کوتاه کلاف‌ها باز شده و ولتاژ فاز مخالف به آن‌ها اعمال می‌شود.

برای مشاهده وخرید تایمر ستاره مثلث شیوا امواج کلیک کنید.
