نحوه تست باکس (جعبه) ارت

متن خبر:

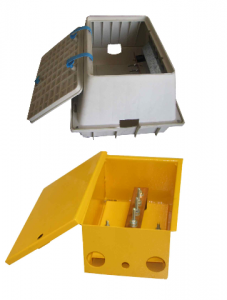

تست باکس ارت شامل جعبه ای جهت سهولت دسترسی به چاه ارت و یا شبکه ارت یک مجموعه بوده و به منظور تست و اندازه گیری مقاومت الکتریکی سیستم زمین به کار می رود. تست باکس ارت در نوع روکار دیواری و دفنی اجرا می گردد که به نوع دفنی آن حوضچه تست ارت هم گفته می شود. تست باکس در ابعاد ۱۵*۲۵ تولید می گردد و از جنس ورق گالوانیزه با رنگ الکترو استاتیک است. این محصول قابل استفاده در فضای آزاد می باشد و برای خروجی های سبک و تست اندازه اهم چاه کاربرد دارد. ارتفاع نصب تست باکس طبق استاندارد NFCبه اندازه 1/5 متر بالاتر از کف تمام شده می باشد.

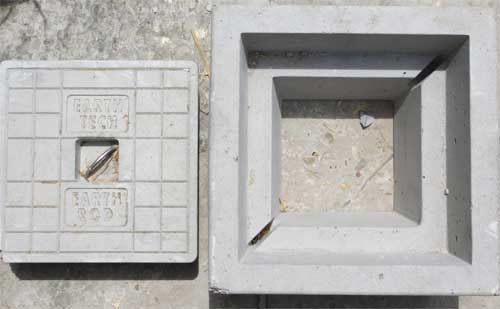

حوضچه ارت: جهت استفاده در محل چاه ارت برای دسترسی آسان به سیستم و لوله شارژ نصب می گردد. ابعاد حوضچه ۲۵*۳۵ سانتی متر و از جنس پلی اتیلن و یا ورق گالوانیزه می باشد. این حوضچه ها دارای ترمینال ارت می باشند.

روش های تست چاه ارت: ۱-توسط دستگاه ارت سنج در این حالت برای تست چاه ارت دو عدد سوند که جزء لوازم جانبی دستگاه ارت سنج می باشد را در فاصله های مساوی بین ۵ تا ۱۰ متر و در یک راستا از چاه در زمین قرار دهید لازم به ذکر است جهت تست دقیق ، این فاصله ها حتما برابر باشند بطوری که اگر سوند اول را در فاصله ۶ متری از چاه نصب نمودید سوند دوم را در فاصله ۱۲متری از چاه و یا ۶ متری ازسوند دوم نصب نمایید.سپس سه عدد پراپ دستگاه را بترتیب به سیم ارت چاه و سوند اول ودوم وصل نموده و سپس چاه ارت را تست نمایید. ۲-توسط یک عدد ترانسفورماتور ایزوله ، یک عدد ولتمتر و یک عدد آمپرمتر در این حالت نیز مانند حالت قبل سوند ها را در زمین قراردهید سپس آمپر متر را با ثانویه ترانس سری نمایید و یک سر آزاد ترانس را به سیم ارت چاه وصل نموده و یک سر آمپر متر را به سوند آخر وصل نمایید . یک سر ولتمتر را به سیم ارت چاه و سر دیگرآن را به سوند اول وصل نمایید سپس اولیه ترانس ایزوله را به برق ۲۲۰ ولت وصل نموده و مقدار ولت قرائت شده را بر مقدار عدد آمپر متر تقسیم نمایید.مقدار بدست آمده مقاومت تقریبی چاه ارت شما می باشد.
