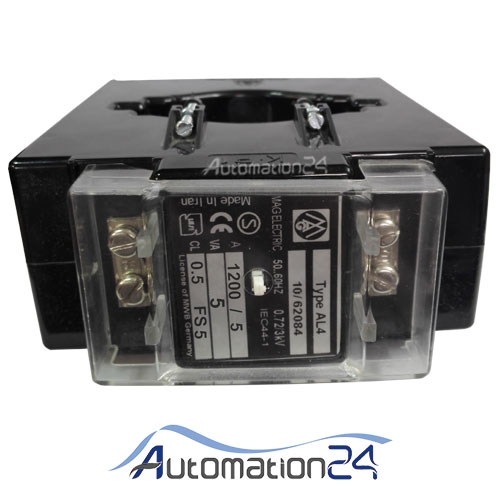

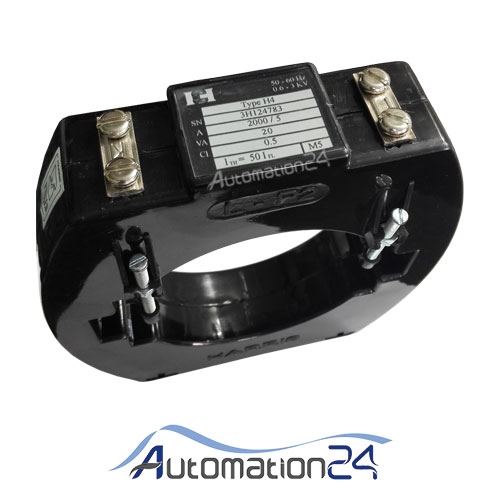

نحوه انتخاب ترانس جریان CT

متن خبر:

ترانس جریان برای اندازه گیری جریان عبوری از شینه ها و کابل ها مورد استفاده قرار گرفته و توسط آمپر متر دیجیتالی یا آنالوگی که بر روی درب تابلو نصب می شوند ، قابل مشاهده است.

برای انتخاب ترانس جریان 12 آیتم مهمی که بایستی مدنظر قرار داد به شرح ذیل می باشد

1- کاربرد: بر حسب اینکه آیا ترانسفورماتور برای حفاظت استفاده می شود یا اندازه گیری ،ترانسفورماتور حفاظتی یا اندازه گیری انتخاب می شود

2- حداکثر ولتاژ سیستم (ولتاژ کاری): ترانسفورماتور جریان باید به گونه ای انتخاب شود که از نظر ایزولاسیون بتوان ولتاژ موثر فاز را تحمل نماید

3- جریان اسمی اولیه: ترانس باید به گونه ای انتخاب شود که جریان اولیه اسمی از جریان مدار بیشتر بوده و حتی الامکان نزدیک به آن باشد

4- جریان اسمی ثانویه: جریان اسمی ثانویه ترانس بر اساس ادوات متصل به ثانویه انتخاب می گردند

 5- فرکانس: فرکانس ترانس باید همان فرکانس شبکه انتخاب گردد.





6- جریان حرارتی کوتاه مدت اسمی Ith : مقدار جریان موثر اولیه است که یک ترانس بدون آسیب دیدن به مدت یک ثانیه تحمل میکند یا به عبارتی جریانی است که ترانس بدون رسیدن به درجه حرارتی که موجب بروز آسیب به ترانس شود در یک ثانیه تحمل نماید . لازم به ذکر است تحمل جریان حرارتی کوتاه مدت برای ترانس بسیار ضروری میباشد زیرا درصورتی که ترانس نتواند جریان خطا را تحمل نماید کل سیستم حفاظت عمل نخواهد کرد

7-جریان دینامیک اسمی Idyn : مقدار پیک جریان اولیه است ترانس بدون صدمه دیدن الکتریکی یا مکانیکی ناشی از نیروهای الکترومغناطیسی میتواند تحمل کند ، در صورت بروز اتصال کوتاه پیک اول جریان بطور تقریبی 2.5 برابر جریان حرارتی کوتاه مدت خواهد شد لذا اینکه ترانس بتواند جریان دینامیک را تحمل نماید حائز اهمیت است

8- بار: بار ترانس بر اساس مصرف ادوات متصل به ترانس جریان و تلفات اهمی تعیین میگردد

9-کلاس دقت: بر حسب کاربرد ترانس جریان حفاظتی و یا اندازه گیری تعیین می گردد مثلا” برای ترانس جریان اندازه گیری ، دقت مورد نیاز اندازه گیری تعیین کننده کلاس دقت خواهد بود

 10- کلاس عایقی: بر اساس کلاس عایقی مورد نیاز سیستم تعیین میگردد

 11- ضریب حد دقت -ضریب امنیت ابزار دقیق : برای ترانس حفاظتی ضریب حد دقت مشخص کننده درجه حفاظت میباشد

 12- شرایط محیطی: درجه حرارت محیط و ارتفاع از سطح دریا درانتخاب ترانس بسیار مهم میباشند که با توجه به افزایش ارتفاع از سطح دریا ولتاژ عایقی سیستم تغییر خواهد نمود.

 این 12 آیتم می تواند برای انتخاب ترانس جریان به شما کمک کند.
