پروفی باس Profibus

متن خبر:

Profibus یک استاندارد ارتباطی در اتوماسیون صنعتی است که برای فرآیندهای اتوماسیون دیجیتال و آنالوگ ( Factory Automation و Process Automation ) مورد استفاده قرار می گیرد. این روش ارتباطی، ارزان قیمت، همه کاره و تطبیق پذیر است و البته روشی پایدار محسوب میشود.

پروفی باس بر مبنای تکنولوژی ارتباط سریال RS-485 طراحی شده است و این روزها تقریبا همه چیز را می توان به شبکه پروفی باس متصل کرد مثل انواع PLC ها ،HMI/SCADA ، سنسور ها، درایو ها، سروو ها و حتی تجهیزات HART نیز قادر به اتصال به شبکه پروفی باس هستند. دلیل اصلی استقبال از روش ارتباط Profibus در صنایع مختلف، کاهش قابل توجه حجم وایرینگ برای اتصال انواع تجهیزات فیلد به سیستم کنترل بوده است.


یک PLC و تعدادی سیگنال آنالوگ و دیجیتال از نوع ورودی/خروجی در محیط کارخانه ، دو روش برای ارتباط با یکدیگر دارند: پارالل و سریال.

امکان اول استفاده از روش وایرینگ Parallel است که مفهومش این است که برای هر کدام از سیگنال ورودی/خروجی به دو رشته سیم احتیاج خواهید داشت. امکان دوم ، روش سریال نام دارد و مفهومش این است که تنها دو رشته سیم برای اتصال تمام سیگنال های ورودی/خروجی به PLC کافی است. برای این هدف، شما تعدادی از I/O ها را روی یک IO-Box پروفی باس جمع آوری کرده و سپس IO-Box ها را از طریق کابل پروفی باس (سیم دو رشته) به PLC متصل می کنید. در روش انتقال پروفی باس ، اطلاعات شامل سیگنال ها و پاسخ ها از طریق یک کابل تکی که پالس های پروتکل ارتباطی را با ولتاژ پایین می فرستد، مخابره می شود. روش ارتباط سریال سال ها قبل از معرفی پروفی باس اختراع شده بود اما در حقیقت کاری که پروفی باس یا دیگر پروتکل های مشابه انجام می دهند، این است که سرعت ارتباط را بالاتر برده و توانسته اند از حجم وایرینگ به میزان قابل توجهی بکاهند.

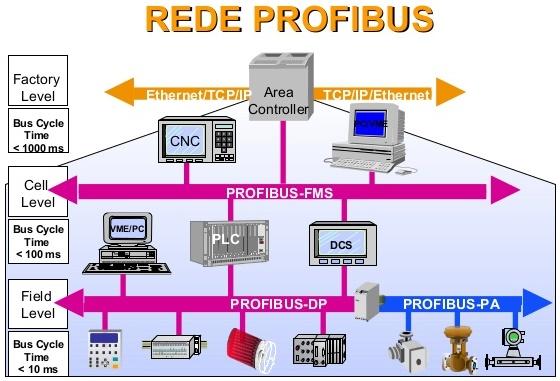

دو نوع شبکه Profibus در صنعت بیشتر رواج پیدا کرده اند که عبارتند از: Profibus DP و Profibus PA

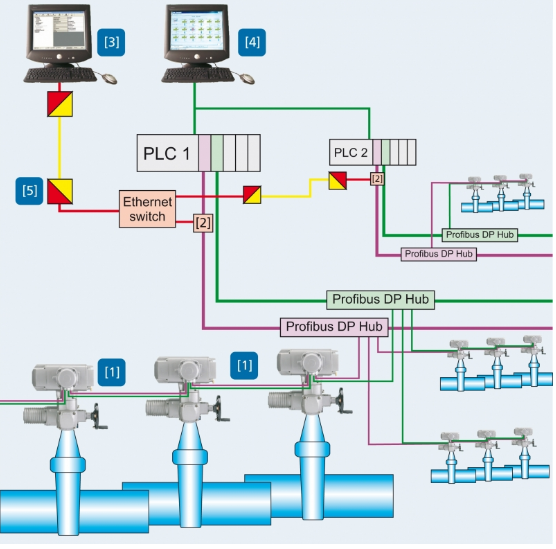

شبکه Profibus DP می تواند حجم انبوهی از اطلاعات جمع آوری شده از سنسور ها و عملگر هایی که در نقاط مختلف کارخانه به صورت غیر متمرکز نصب شده اند، را توسط یک کابل دو رشته ای به اتاق کنترل منتقل کند. کاری که برای استفاده از این روش باید انجام شود، این است که در اتاق کنترل یک ماژول Profibus DP IO را بر روی PLC نصب کرده و همچنین در فیلد نیز یک remote I/O نصب کنیم. شبکه Profibus DP می تواند remote I/O نصب شده در فیلد را به ماژول Profibus DP IO روی PLC متصل کند.

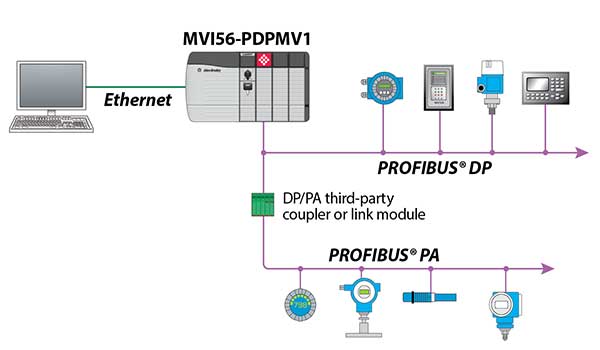

شبکه Profibus-PA به منظور ارتباط مستقیم با Profibus-DP توسعه داده شده است. مهمترین ویژگی شبکه Profibus-PA این است که می توان از آن جهت برقرای ارتباط با تجهیزات نصب شده در محیط های انفجاری (intrinsically safe applications) مثل محیطهای Zone-0 و Zone-1 استفاده کرد. تامین پاور مورد نیاز برای تجهیزات فیلد و مخابره اطلاعات بین تجهیزات و سیستم کنترل میزبان (PLC یا DCS) در شبکه Profibus-PA به صورت دیجیتال انجام می شود. توجه داشته باشید که تامین پاور تجهیزات ابزاردقیق در شبکه Profibus-DP از طریق یک کابل مجزا صورت می گرفت، در حالی که در شبکه PA تامین پاور و مخابره دیتا از طریق یک کابل واحد زوج سیم (twisted pair) به شکل همزمان صورت می گیرد. با توجه به اینکه از شبکه Profibus-PA در مناطق انفجاری استفاده می شود، باید این نکته رعایت شود که جریان مورد نیاز برای تجهیزات PA از حداکثر میزان مجاز جریان برای کابل شبکه Profibus-PA تجاوز نکند.
