مشخصات محصول
مشخصات
ارت تستر
توضیحات: توانایی اندازه گیری ولتاژ زمین تا 199.9 ولت ( با فرکانس 50 یا 60 هرتز) - مقاومت زمین تا 2000 اهم ، دارای محافظ در مقابل اضافه بار
شرکت سازنده: TES
کشور سازنده: تایوان
کد تجاری محصول: ارت تستر سه سیم TES مدل TES-1605
توضیحات محصول



ارت سنج:
لزوم استفاده کردن از سیستم ارت چیست ؟

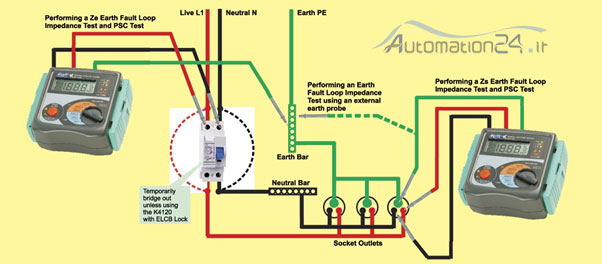

مدل عملکرد ارت تستر - فروشگاه اتوماسیون 24 www.automation24.irبه منظور حفاظت افراد و دستگاهها ، اضافه ولتاژهای تولید شده در بدنه که باعث صدمه دیدن دستگاهها و افراد می­شود ، هم چنین ولتاژ های بسیار زیاد و خطرناک ناشی از برخورد صاعقه با دکلهای کامپیوتری را باید در جایی خنثی نماییم به همین منظور استفاده از سیستم ارت و حفاظت از تجهیزات بسیار لازم و ضروری است به علاوه و با افزایش استفاده از سیستم های دیجیتالی و حساس ، لزوم بازنگری در طراحی ، نصب و نگهداری سیستم های حفاظتی گراندیک وجود دارد.

به طور خلاصه اهداف به کار گیری سیستم ارتینگ یا گراندیگ عبارت اند از:

1-حفاظت و ایمنی وسایل و تجهیزات الکتریکی و الکترونیکی

2-حفاظت و ایمنی جان انسان

3-فراهم آوردن شرایط ایده آل جهت کار

4-حذف ولتاژ اضافی

5-جلوگیری از ولتاژ های ناخواسته و صاعقه

حال لزوم و اطمینان از دارا بودن سیستم ارت سالم ، لازمه­ ی کار با تجهیزات می باشد. در این میان برای بدست آوردن میزان صحیح بودن سیستم ارتینگ ، نیاز به دستگاهی می باشد تا به مصرف کننده این اطمینان را بدهد. ارت سنج یا دستگاه تست مقاومت زمین به همین منظور طراحی و ساخته شده است.

 مدل عملکرد ارت تستر - فروشگاه اتوماسیون 24 www.automation24.ir

ارت سنج به منظور اندازه­گیری مقاومت الکترود و خاک استفاده می­شود. اندازه گیری مقاومت زمین با ارت سنج سه سیمه با استفاده از دو میخ کمکی از متداول ترین روشهای ارتینگ چاه می­باشد.در این روش از یک الکترود و میخ کمکی استفاده می­شود که در یک راستا و در فواصل معین حدود 15 الی 10 متر از یکدیگر قرار میگیرند و با استفاده از سیم های رابط کابل ارت سنج به دستگاه متصل می شود.

دستگاه ارت تستر افت ولتاژ را در ناحیه بین الکترود و میخ کمکی نزدیک به الکترود اندازه میگیرد و در ادامه دستگاه با ایجاد جریان متناوب ثابت با دورترین میخ کمکی به صورت خودکار میتواند با استفاده از قانون اهم V=RI مقدار مقاومت زمین را محاسبه کند.
