سنسور نوری آتونیکس BJ15M-TDT

سنسور نوری آتونیکس BJ15M-TDT[BJ15M-TDT]

بازگشت
|
|
استعلام
وضعیت : استعلام
لیست استعلام
افزودن به لیست مقایسه
چرا استعلام : همکار گرامی : به دلیل وجود درخواست های متعدد برای این محصول ( قطعه) و احتمال اتمام موجودی در لحظه خرید ، گزینه استعلام برای آن فعال شده است.با کلیک بر روی استعلام در سریعترین زمان وضعیت و قیمت محصول در منوی کاربری شما قابل رویت میباشد.
مشخصات محصول
مشخصات
سنسور نوری
نوع سنسور: سنسور نوری
شکل: مربعی
برد دید: 15m
نوع عملکرد: دو طرفه
نحوه اتصال: N.O
نوع خروجی: NPN
ولتاژ تغذیه: تغذیه سنسور DC
وضعیت عملکرد: Light on + Dark on
میزان IP: IP 65
شرکت سازنده: آتونیکس
کشور سازنده: کره جنوبی
کد تجاری محصول: Autonics Photo Sensor BJ15M-TDT
توضیحات محصول

  ویژگی های اصلی سنسور نوری آتونیکس BJ15M-TDT :

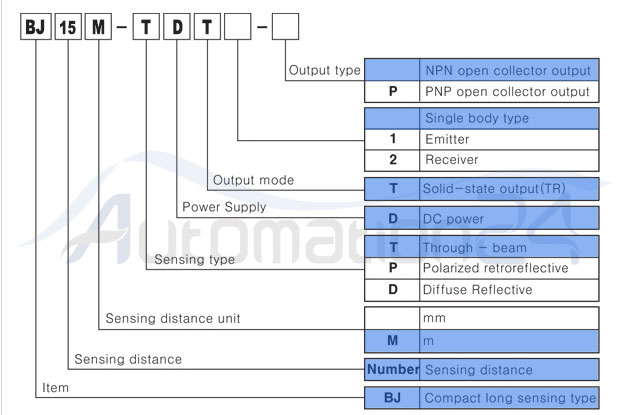

مشخصات سنسور نوری BJ15M-TDT آتونیکس - فروشگاه اتوماسیون 24 www.automation24.ir

● فاصله تشخیص 15 متر

● قابلیت فاصله دید طولانی

● فاصله دید طولانی با کیفیت بالای لنز

● ساخته شده در اندازه كوچك W20 × H32 × L10.6 میلی متر

● دارای درجه حفاظت IP65

● قابلیت انتخاب روشن بین / تیره بین

● دارای حفاظت در برابر تعویض قطب مثبت و منفی ، اتصال کوتاه خروجی وجریان بیش از حد

●طراحی شده جهت تشخیص اجسام کوچک (min 0.2 mm)

●نمایشگر وضعیت خروجی

سنسورهای نوری نوعی دیگر از سنسورهای مجاورتی هستند كه بر اساس ارسال و دریافت امواج مادون قرمز عمل میكنند. این حسگرهای نوری هر شی را صرف نظر از نوع جنس آن آشكار میكند. سنسورهای نوری به سه دسته زیر تقسیم می شوند :

I : یكطرفه Diffuse

II : رفلكتوری Retroreflective

III : دو طرفه  Through - beam

 یكطرفه :

ضریب تصحیح - فروشگاه اتوماسیون 24 www.automation24.ir
در این نوع سنسورها بخش فرستنده و گیرنده در كنار یكدیگر و در داخل یك كیس قرار دارند. نور ارسال شده توسط فرستنده بصورت مستقیم در محیط پخش می شوند و اگر به مانعی برخورد كند منعكس شده و توسط گیرنده دریافت و خروجی تغییر وضعیت می دهد.فاصله سوئیچینگ این سنسورها بر اساس مقوای مات سفید سطح صاف بیان می شود و برای سایر اجسام با استفاده از جدول ضریب زیر فاصله عملكرد مشخص خواهد شد.

 رفلكتوری :

در این نوع سنسورها نیز فرستنده و گیرنده در كنار یكدیگر و در داخل یك كیس نصب می شوند، نور ارسال شده توسط فرستنده در محیط منتشر شده و با برخورد به یك رفلكتور ( آینه ) بصورت مستقیم به سمت گیرنده منعكس می شود. در صورت وجود مانع در این مسیر نور به گیرنده نرسیده و سنسور وجود مانع را تشخیص می دهد.

 دو طرفه :

در این نوع سنسورها فرستند و گیرنده جدا از یكدیگر قرار دارند و بایستی روبه روی هم نصب شوند.نور ارسال شده توسط فرستنده در محیط منتشر شده و توسط گیرنده دریافت میشود. در صورت وجود مانع در این مسیر نور به گیرنده نرسیده و سنسور وجود مانع در مقابل خود تشخیص می دهد.

مدل عملکرد سنسور نوری - فروشگاه اتوماسیون 24 www.automation24.ir

سنسورهای نوری به لحاظ شیوه عملكرد به دو نوع Light on  و Dark on تقسیم بندی می شوند.

Light on : در حالت عادی كه مانعی مقابل سنسور وجود ندارد خروجی سنسور غیر فعال است و در صورت عملكرد سنسور خروجی از حالت غیر فعال به فعال تغییر می یابد (خروجی N.O )

Dark on : در حالت عادی كه مانعی مقابل سنسور وجود ندارد خروجی سنسور فعال است و در صورت عملكرد سنسور خروجی از حالت فعال به غیر فعال تغییر می یابد. (خروجی N.C )

سنسور های نوری همراه با کابل فیبر نوری

با استفاده از فیبر نوری میتوان نور منتشر شده توسط بخش فرستنده را به نقاط دلخواه هدایت کرد.سنسور نوری همراه با کابل فیبر نوری کاربرد وسیعی دارند از جمله مهمترین آنها در محیطهایی که خطر انفجار وجود دارد می باشد ، همچنین با استفاده از کابل فیبر نوری میتوان از سنسور یک طرفه مانند دوطرفه استفاده کرد.

مزایای استفاده از سنسور با کابل فیبر نوری:

تشخیص قطعات در محیط هایی با دسترسی محدود

امکان نصب بدنه سنسور دور از محیط های خطرناک مانند آب ,گرما,تشعشع واحتمال انفجار

امکان تشخیص قطعات کوچک با دقت بالا

تشخیص قطعات متحرک

امکان استفاده از سنسور یک طرفه شبیه سنسور دو طرفه

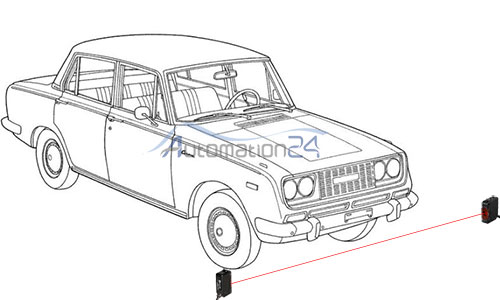

نحوه عملکرد سنسور نوری آتونیکس BJ15M-TDT

سنسور نوری آتونیکس BJ15M-TDT فروشگاه اتوماسیون 24

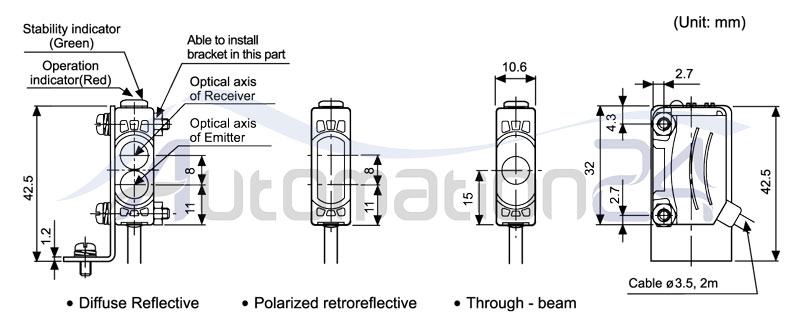

ابعاد سنسور نوری آتونیکس BJ15M-TDT

سنسور نوری آتونیکس BJ15M-TDT - فروشگاه اتوماسیون 24
