سنسور نوری آتونیکس BR100-DDT-P

سنسور نوری آتونیکس BR100-DDT-P[BR100-DDT-P]

بازگشت
|
|
استعلام
وضعیت : استعلام
لیست استعلام
افزودن به لیست مقایسه
چرا استعلام : همکار گرامی : به دلیل وجود درخواست های متعدد برای این محصول ( قطعه) و احتمال اتمام موجودی در لحظه خرید ، گزینه استعلام برای آن فعال شده است.با کلیک بر روی استعلام در سریعترین زمان وضعیت و قیمت محصول در منوی کاربری شما قابل رویت میباشد.
مشخصات محصول
مشخصات
سنسور نوری
نوع سنسور: سنسور نوری
شکل: سیلندری
برد دید: 10cm
نوع عملکرد: یکطرفه
نحوه اتصال: N.O
نوع خروجی: PNP
ولتاژ تغذیه: تغذیه سنسور DC
وضعیت عملکرد: Light on + Dark on
میزان IP: IP 66
شرکت سازنده: آتونیکس
کشور سازنده: کره جنوبی
کد تجاری محصول: Autonics Photo Sensor BR100-DDT-P
توضیحات محصول

سنسور های نوری سری BR بصورت استوانه ای به قطر  18 میلی متری ساخته شده اند. از وی‍زگی های این خانواده  وجود سنسور با قابلیت  تشخیص فاصله ی طولاتی تا 20 متر و زمان پاسخگویی بالا دركمتر از  1 میلی ثانیه است. همچنین در این سری از چشم های الكترونیكی آتونیكس مقاومت در برابر نویز با پردازش سیگنال های دیجیتال بهبود یافته است. سری BR در 4 حالت مختلف ، سنجش را برای طیف گسترده ای از برنامه ها عملی می سازد .این سری درانواع کانکتوری نیز ساخته میشود كه نگهداری و سیم بندی راحتری را برای كاربر فراهم میكند.

ویژگی های اصلی سنسور نوری آتونیکس BR100-DDT-P :

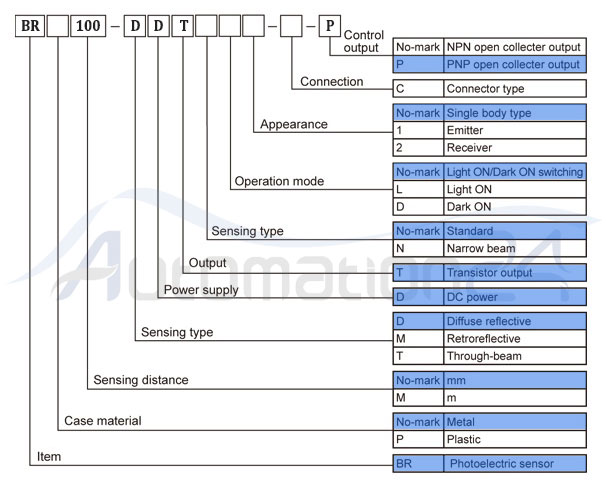

مشخصات سنسور نوری BR100-DDT-P آتونیکس - فروشگاه اتوماسیون 24 www.automation24.ir

● فاصله تشخیص 10 سانتی متر

● مدل استوانه ای در قطر 18 میلی متر

● شرایط آسان تعمیر و نگهداری و سیم کشی با انواع اتصال

● سرعت پاسخ گویی بالا (کمتر ازیک میلی ثانیه)

● فاصله تشخیص برای سنسور های مختلف نوشته شود

● مقاوم در برابر تاثیر پذیری از محیط با لنز شیشه ای (BR4M)

● دارای درجه حفاظت IP66

● قابلیت تنظیم فاصله دید (مدل های یک طرف)

● مقاوم در برابر نویز محیط

● دارای شعاع مادون قرمز باریک(مدل های یک طرف)

● محافظت شده در برابر تعویض قطب مثبت و منفی و جریان بیش از حد

سنسورهای نوری نوعی دیگر از سنسورهای مجاورتی هستند كه بر اساس ارسال و دریافت امواج مادون قرمز عمل میكنند. این حسگرهای نوری هر شی را صرف نظر از نوع جنس آن آشكار میكند.

سنسورهای نوری به سه دسته زیر تقسیم می شوند :

I : یكطرفه Diffuse

II : رفلكتوری Retroreflective

III : دو طرفه  Through - beam

 یكطرفه :

ضریب تصحیح - فروشگاه اتوماسیون 24 www.automation24.ir
در این نوع سنسورها بخش فرستنده و گیرنده در كنار یكدیگر و در داخل یك كیس قرار دارند. نور ارسال شده توسط فرستنده بصورت مستقیم در محیط پخش می شوند و اگر به مانعی برخورد كند منعكس شده و توسط گیرنده دریافت و خروجی تغییر وضعیت می دهد.فاصله سوئیچینگ این سنسورها بر اساس مقوای مات سفید سطح صاف بیان می شود و برای سایر اجسام با استفاده از جدول ضریب زیر فاصله عملكرد مشخص خواهد شد.

 رفلكتوری :

در این نوع سنسورها نیز فرستنده و گیرنده در كنار یكدیگر و در داخل یك كیس نصب می شوند، نور ارسال شده توسط فرستنده در محیط منتشر شده و با برخورد به یك رفلكتور ( آینه ) بصورت مستقیم به سمت گیرنده منعكس می شود. در صورت وجود مانع در این مسیر نور به گیرنده نرسیده و سنسور وجود مانع را تشخیص می دهد.

 دو طرفه :

در این نوع سنسورها فرستند و گیرنده جدا از یكدیگر قرار دارند و بایستی روبه روی هم نصب شوند.نور ارسال شده توسط فرستنده در محیط منتشر شده و توسط گیرنده دریافت میشود. در صورت وجود مانع در این مسیر نور به گیرنده نرسیده و سنسور وجود مانع در مقابل خود تشخیص می دهد.

مدل عملکرد سنسور نوری - فروشگاه اتوماسیون 24 www.automation24.ir

سنسورهای نوری به لحاظ شیوه عملكرد به دو نوع Light on  و Dark on تقسیم بندی می شوند.

Light on : در حالت عادی كه مانعی مقابل سنسور وجود ندارد خروجی سنسور غیر فعال است و در صورت عملكرد سنسور خروجی از حالت غیر فعال به فعال تغییر می یابد (خروجی N.O )

Dark on : در حالت عادی كه مانعی مقابل سنسور وجود ندارد خروجی سنسور فعال است و در صورت عملكرد سنسور خروجی از حالت فعال به غیر فعال تغییر می یابد. (خروجی N.C )

سنسور های نوری همراه با کابل فیبر نوری

با استفاده از فیبر نوری میتوان نور منتشر شده توسط بخش فرستنده را به نقاط دلخواه هدایت کرد.سنسور نوری همراه با کابل فیبر نوری کاربرد وسیعی دارند از جمله مهمترین آنها در محیطهایی که خطر انفجار وجود دارد می باشد ، همچنین با استفاده از کابل فیبر نوری میتوان از سنسور یک طرفه مانند دوطرفه استفاده کرد.

مزایای استفاده از سنسور با کابل فیبر نوری:

تشخیص قطعات در محیط هایی با دسترسی محدود

امکان نصب بدنه سنسور دور از محیط های خطرناک مانند آب ,گرما,تشعشع واحتمال انفجار

امکان تشخیص قطعات کوچک با دقت بالا

تشخیص قطعات متحرک

امکان استفاده از سنسور یک طرفه شبیه سنسور دو طرفه

نحوه عملکرد سنسور نوری آتونیکس BR100-DDT-P

سنسور نوری آتونیکس BR100-DDT-P فروشگاه اتوماسیون 24





ابعاد سنسور نوری آتونیکس BR100-DDT-P

سنسور نوری آتونیکس BR100-DDT-P - فروشگاه اتوماسیون 24
