رله فیندر 5534.8230 + سوکت
  • رله فیندر 5534.8230 + سوکت
  • رله فیندر 5534.8230 + سوکت
  • رله فیندر 5534.8230 + سوکت
  • رله فیندر 5534.8230 + سوکت
  • رله فیندر 5534.8230 + سوکت
  • رله فیندر 5534.8230 + سوکت

رله فیندر 5534.8230 + سوکت

بازگشت
|
|
استعلام
وضعیت : استعلام
لیست استعلام
افزودن به لیست مقایسه
چرا استعلام : همکار گرامی : به دلیل وجود درخواست های متعدد برای این محصول ( قطعه) و احتمال اتمام موجودی در لحظه خرید ، گزینه استعلام برای آن فعال شده است.با کلیک بر روی استعلام در سریعترین زمان وضعیت و قیمت محصول در منوی کاربری شما قابل رویت میباشد.
مشخصات محصول
مشخصات
رله
نوع قطعه: رله فیندر
نوع رله فیندر: رله + سوکت
تنظیمات کنتاکت: 4CO
حداکثر جریان: 7A
ولتاژ بوبین: 220V
نوع ولتاژ بوبین: AC
کد فنی رله: 55.34.8.230.0054
کد فنی پایه: 9484
تعداد پایه های رله: 14 پایه
شرکت سازنده: فیندر
کشور سازنده: ایتالیا
کد تجاری محصول: 55.34.8.230.0054 Finder Relay
توضیحات محصول
 رله - فروشگاه اتوماسیون 24 www.automation24.ir

رله چیست:

به طور خیلی ساده می­توان گفت که رله یک کلید الکترومکانیکی است که با تحریک بوبین کنتاکت های آن تغییر وضعیت می­دهند. رله ها از دوقسمت تشکیل شده ­اند که کاملاً از یکدیگر مستقل می­باشند. قسمت اول که در واقع بوبین رله می­باشد که این بوبین می تواند مستقل از پایه رله و یا بصورت کامپکت وجود داشته باشد و قسمت دوم رله که همان پایه رله می ­باشد.

رله ها امروزه در صنعت کاربرد زیادی را به خود اختصاص داده اند، رله ­ها بیشتر در مدارات فرمان مورد استفاده قرار می­گیرند، تقریبا تمام وسایل که در صنعت مورد استفاده قرار می گیرد چه به صورت آشکار و یا چه به صورت پنهان از رله استفاده شده است. یکی از مزیت­ های رله این است که با استفاده از آن میتوان با توان خیلی کم، خروجی با توان بالا را کسب کرد. به عبارت دیگر می­توان گفت که رله به عنوان یک تقویت کننده نیز به حساب می آید چرا که ورودی با جریان کم و خروجی با جریان بالا را میتوان از آن دریافت کرد. رله بسته به نوع ساخت آنها دارای 2 پایه برای تغذیه بوبین و یک یا چند تیغه ی COM (مشترک) و یک یا چند تیغه بسته (NC) و یک یا چند تیغه باز (NO) را دارا می باشند.

 یکی از کاربردهای مهم رله ها می­تواند در استفاده کردن مسیر خروجی PLC باشد. چرا که خروجی های PLC که به عنوان رله در داخل CPU وجود دارند امکان دارد که اگر مستقیم به مصرف کننده متصل شود در اثر جریان کشی معیوب شوند. در نتیجه خروجی PLC را به بوبین یک رله خارجی متصل می کنند و از تیغه های رله خارجی مصرف کننده را تحریک می­کنند. حسن این کار این است که در صورتی که اگر برای مصرف کننده اتفاقی بیفتد به رله خارجی صدمه وارد شود که در این صورت می­توان به راحتی رله را تعویض کرد اما اگر رله­ ی داخلی PLC معیوب شود به راحتی قابل تعمیر نیست.

قطعات رله عبارت انداز:

  1. فنر
  2. سیم پیچ جهت مگنت کردن تیغه ها
  3. تیغه های کنتاکت
  4. هسته آهنی

نکته) رله ها قبلاً بیشتر به صورت الکترو مکانیکی ساخته می­شدند اما امروز با پیشرفت تکنولوژی رله های اکترونیکی از جمله رله SSR و غیره نیز ساخته شده است.

مواردی که در خرید رله باید دانست:

  1. ولتاژ و جریان تحریک بوبین رله
  2. ولتاژ قابل تحمل کنتاکت ها
  3. تعداد تیغه ها
  4. شکل ظاهری رله

 نحوه عملکرد رله - فروشگاه اتوماسیون 24 www.automation24.ir

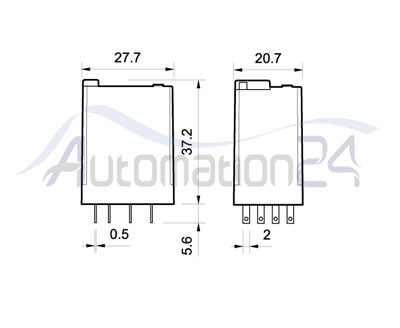

ابعاد رله فیندر 5534

ابعاد رله فیندر 5534 - فروشگاه اتوماسیون 24

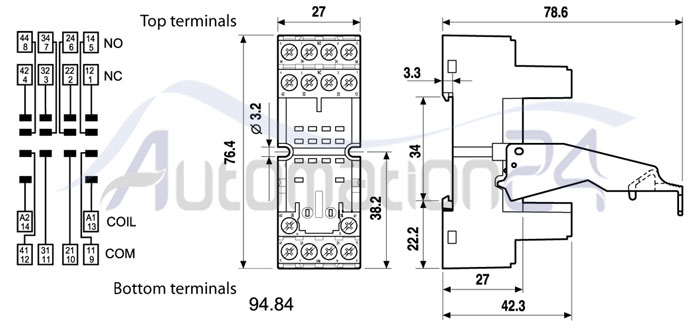

ابعاد سوکت 9484

ابعاد سوکت 9484 - فروشگاه اتوماسیون 24
