مشخصات محصول
مشخصات
ارت تستر
توضیحات: 2000OHM
شرکت سازنده: کیوریتسو
کشور سازنده: ژاپن
کد تجاری محصول: ارت تستر کیوریتسو 4300
توضیحات محصول

مشخصات ارت تستر 4300 کیوریتسو - فروشگاه اتوماسیون 24 www.automation24.ir
ارت سنج:
لزوم استفاده کردن از سیستم ارت چیست ؟

مدل عملکرد ارت تستر - فروشگاه اتوماسیون 24 www.automation24.irبه منظور حفاظت افراد و دستگاهها ، اضافه ولتاژهای تولید شده در بدنه که باعث صدمه دیدن دستگاهها و افراد می­شود ، هم چنین ولتاژ های بسیار زیاد و خطرناک ناشی از برخورد صاعقه با دکلهای کامپیوتری را باید در جای خنثی نماییم به همین منظور استفاده از سیستم ارت و حفاظت از تجهیزات بسیار لازم و ضروری است به علاوه و با افزایش استفاده از سیستم های دیجیتالی و حساس ، لزوم بازنگری در طراحی ، نصب و نگهداری سیستم های حفاظتی گراندیک وجود دارد.

به طور خلاصه اهداف به کار گیری سیستم ارتینگ یا گراندیگ عبارت اند از:

1-حفاظت و ایمنی وسایل و تجهیزات الکتریکی و الکترونیکی

2-حفاظت و ایمنی جان انسان

3-فراهم آوردن شرایط ایده آل جهت کار

4-حذف ولتاژ اضافی

5-جلوگیری از ولتاژ های ناخواسته و صاعقه

حال لزوم و اطمینان از دارا بودن سیستم ارت سالم ، لازمه­ ی کار با تجهیزات می باشد. در این میان برای بدست آوردن میزان صحیح بودن سیستم ارتینگ ، نیاز به دستگاهی می باشد تا به مصرف کننده این اطمینان را بدهد. ارت سنج یا دستگاه تست مقاومت زمین به همین منظور طراحی و ساخته شده است.

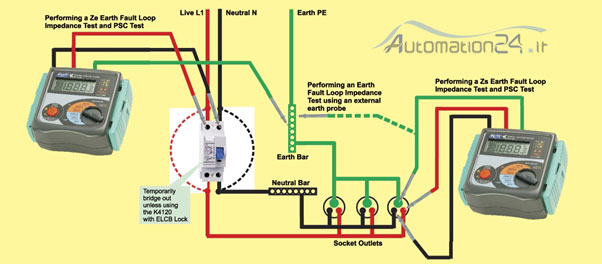

 مدل عملکرد ارت تستر - فروشگاه اتوماسیون 24 www.automation24.ir

ارت سنج به منظور اندازه­گیری مقاومت الکترود و خاک استفاده می­شود. اندازه گیری مقاومت زمین با ارت سنج سه سیمه با استفاده از دو میخ کمکی از متداول ترین روشهای ارتینگ چاه می­باشد.در این روش از یک الکترود و میخ کمکی استفاده می­شود که در یک راستا و در فواصل معین حدود 15 الی 10 متر از یکدیگر قرار میگیرند و با استفاده از سیم های رابط کابل ارت سنج به دستگاه متصل می شود.

دستگاه ارت تستر افت ولتاژ را در ناحیه بین الکترود و میخ کمکی نزدیک به الکترود اندازه میگیرد و در ادامه دستگاه با ایجاد جریان متناوب ثابت با دورترین میخ کمکی به صورت خودکار میتواند با استفاده از قانون اهم V=RI مقدار مقاومت زمین را محاسبه کند.


ارت تستر کیوریستو 4300:

ارت سنج کیوریستو 4300 ساده شده­ی تستر مقاومت زمین ( با استفاده ازMethod  2 پل ) می­باشد.با استفاده از این دستگاه می­توان علاوه بر اندازه­ گیری بسیار آسان مقدار مقاومت زمین ، همچنین می­توان ولتاژ AC  و DC را نیز سنجید.

اندازه گیری ولتاژ/ولتاژ ارت:

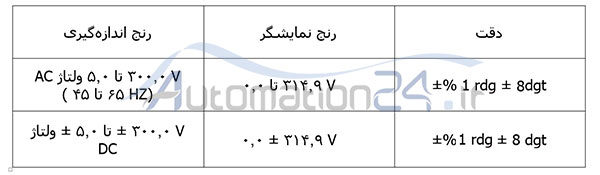

جدول میزان انداره گیری ارت تستر - فروشگاه اتوماسیون 24 www.automation24.ir

اندازه ­گیری مقاوت زمین:

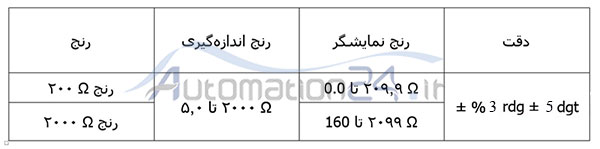

جدول میزان اندازه گیری  ارت تستر - فروشگاه اتوماسیون 24 www.automation24.ir

مزیت متمایز ارت سنج کیوریتسو 4300 با دیگر ارت سنج ها در این است که در این دستگاه با دو پراپ تعبیه شده میتوان مقدار مقاومت زمین را سنجید. به اینصورت که یکی از پراب ها را به ارت متصل کرده ودیگری را به نول متصل میکنیم وبه همین سادگی مقدار مقاومت زمین را می سنجیم. اما مدل های دیگر تستر مقاومت زمین از سه پراب که باید هر کدام از پراب ها با فاصله چند متری با زمین اتصال داشته باشند تا بتوان مقدار مقاومت زمین را به دست آورد.

ارت تستر - فروشگاه اتوماسیون 24 www.automation24.irقابلیت های دیگر ارت تستر کیوریتسو 4300 :

  1. دارای رنگ هشدار برای مقاومت 100 اهم و یا بیشتر.
  2. چراغ LED ولتاژ زمین تا زمانی که تشخیص داده شود روشن است.
  3. دارای هشدار دهنده موقعی که ولتاژ از 30 ولت بیشتر است.
  4. نور LED برای روشنایی نقاط اندازه­گیری.
  5. دارای قابلیت خاموش شدن به طور خودکار.
  6. توانایی اندازه گیری اهم سیستم ارت ، در طبقات مختلف ساختمان
