کلمپ آمپر متر مستچ MS2115A

کلمپ آمپر متر مستچ MS2115A[MS2115A]

بازگشت
|
|
قیمت: 9,700,000ريال
وضعیت : موجود
نظرات موجود:2
افزودن به لیست مقایسه
محصولات مشابه
مشخصات محصول
مشخصات
کلمپ متر
روش اندازه گیری: True RMS
قابلیت اندازه گیری دما:
تعداد ارقام قابل نمایش: 3.5digit
قابلیت اندازه گیری فرکانس: 10MHz
محدوده اندازه گیری مقاومت: 60MΩ
محدوده اندازه گیری ولتاژ DC: 1000V
محدوده اندازه گیری ولتاژ AC: 750V
محدوده اندازه گیری جریان DC: 1000A
محدوده اندازه گیری جریان AC: 1000A
ظرفیت خازن: 100mF
تست NCV:
تست دیود:
Buzzer:
تست اتصال کوتاه:
قابلیت اتصال به کامپیوتر:
خاموش شدن خودکار:
منبع تغذیه: 1 عدد باطری 9 ولت کتابی
ابعاد: 238mm x 92mm x 50mm
وزن: 400 گرم
شرکت سازنده: مستک
کشور سازنده: چین
کد تجاری محصول: کلمپ آمپر متر مستک MS2115A
توضیحات محصول

آمپرمتر 1000A AC/DC مستچ مدل MS2115A

قابلیت اندازه گیری :

جریان DC/AC :
1000A
~
0

 ولتاژ :
1000V DC/750V AC
~
0

 مقاومت الکتریکی : 60MΩ ~
0

 ظرفیت خازن :
100mF
~
0

 فرکانس :
10MHz
~
0


اتصال کوتاه – بیزر – تست دیود

دارای حافظه مینیمم ماکسیمم – بدنه ضربه گیر

اندازه قطر کلمپ ф40mm

همراه با کیف حمل و پرابهای مربوطه

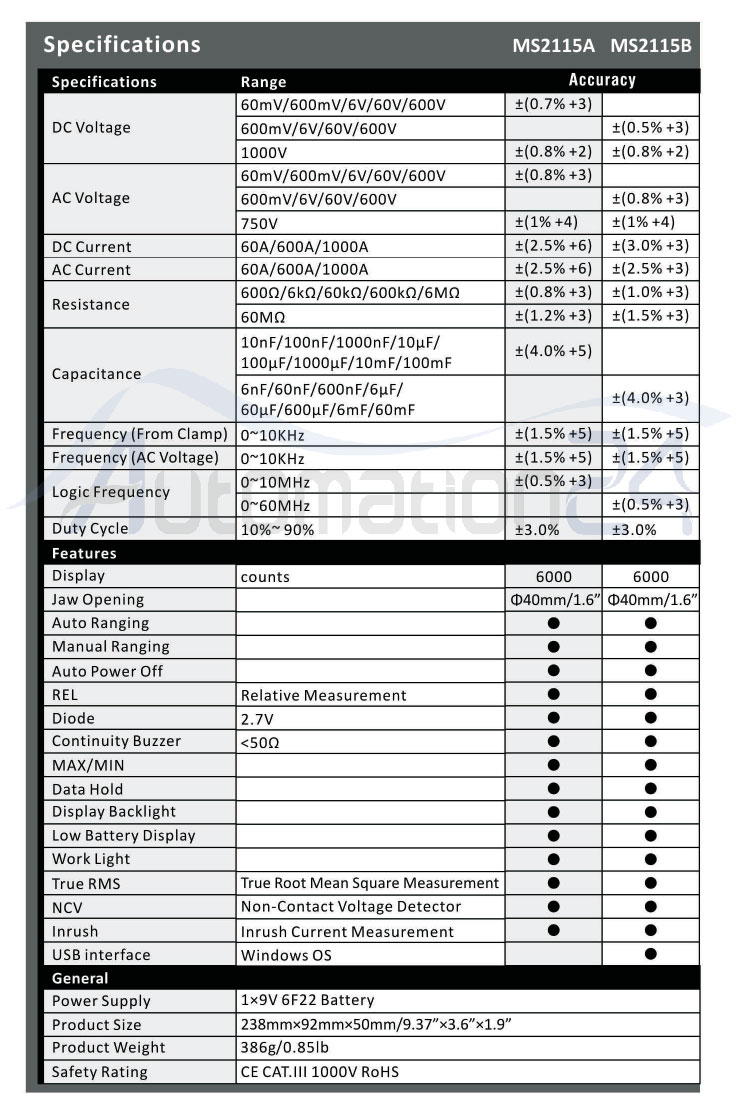

مشخصات کلمپ متر مستچ - فروشگاه اتوماسیون 24 www.automation24.ir

کلمپ متر :

کلمپ متر ابزاری بسیار پرکاربرد برای مهندسان و تکنسین­هایی که با صنعت برق در ارتباط هستند، می­باشد. استفاده از این ابزار بسیار آسان بوده و فقط برای اندازه گیری جریان مدار لازم است که قسمت چنگگی تجهیز را در اطراف سیم حامل جریان قرار داده و بدون نیاز به سری کردن تجهیز با مدار مقدار جریان را اندازه گیری کرد.

نکته: کلمپ مترها می­توانند به عنوان یک مولتی متر نیز مورد استفاده قرار گیرند. همچنین این تجهیزات می­تواند در سایزهای مختلف تهیه شود. در هنگام خرید مولتی متر باید بسته به سطح مقطع هادی حامل جریان و مقدار جریان عبوری از مدار باید دهنه و جریان مجاز، آمپر متر انتخاب کرد.

تعریف کلی از آمپر متر:

همان طور که می دانیم اگر بار خالص dq در بازه زمانی dt از سطحی بگذرد، می­گوییم جریان i در مدار برقرار شده است یا به عبارت دیگر، اگر یک کولن بار در مدت یک ثانیه از سطح مقطع یک جسم رسانا بگذرد، جریان یک آمپر از آن عبور کرده است. حال از آنجایی که ما قادر به شمارش تعداد الکترون­ های آزاد در یک رسانا نیستیم نیاز به وسیله­ای داریم که بتواند آن را بصورت شدت جریان به ما نشان دهد تا از آن برای تحلیل مدار استفاده کنیم. تجهیزی که بتواند این فرآیند را به مقدار جریان عبوری از سطح رسانا اندازه گیری کند آمپر متر نامیده می شود.

نکته: در کلمپ مترها برای اندازه گیری جریان عبوری از قسمت چنگگی تجهیز استفاده می کنیم و مقدار جریان مدار را اندازه گیری می کنیم. همچنین تجهیزات دیگری که بصورت چنگکی باشد (ماند کلمپ متر) نیز وجود دارند که کاربرد هایی همچون اندازه گیری جریان نشتی مدار را دارا می باشند.

مدل اندازه گیری در کلمپ مترها - فروشگاه اتوماسیون 24 www.automation24.ir

متد اندازه گیری جریان نشتی مدار:

به طور کلی 2 راه برای اندازه گیری جریان نشتی وجود دارد.یک راه برای اندازه گیری جریان  نشتی این است که بصورت مستقیم کلمپ متر را به دور سیم اتصال زمین انداخته و جریان نشتی را اندازه گیری کرد و در روش دوم می­توانیم که کلمپ متر را به دور  دو سیم حامل جریان انداخته و اگر در مدار جریان نشتی وجود داشته باشد، بدین صورت آن را سنجید.

بصورت علمی ، اندازه گیری جریان نشتی با گیر انداختن کلمپ متر به دور زوج سیم حامل جریان ، از متوسط اختلاف بین جریان رفت و برگشت نتیجه می­شود. در واقع اختلاف جریان رفت و برگشت داخل نمایشگر کلمپ متر نشانگر جریان نشتی در مصرف کننده می­باشد.

اگر در مصرف کننده جریان نشتی وجود نداشته باشد، نمایشگر کلمپ متر عدد صفر را نمایش می دهد. اگر در مصرف کننده جریان نشتی وجود داشته باشد، جریان نشتی از طریق ارت ، به منبع تغذیه بر میگردد.

نتیجه اختلاف جریان جاری شده بین دو سیم، که روی نمایشگر نشان داده می شود مقدار جریان نشتی می­باشد.

نکته: کلمپ مترها اساساً به دو صورت True Rms و average  مقدار جریان مدار را اندازه گیری می کنند.

تفاوت True Rms و average :

Rms مخفف کلمه Root mean square می باشد. هنگامی که جریان بار الکتریکی تحت تاثیر اغتشاش قرار نگرفته، همان طور که در شکل نشان داده شده مقدار متوسط و Rms (جذر میانگین ریشه) حقیقی، کلمپ متر حداقل مقدار در حدود A 10 با شکل موج ثابت را نشان می دهند. با اینحال، هنگامی که جریان الکتریکی تحت تاثیر برخی از اغتشاش ها همچون اینورتر و غیره قرار می گیرد بجای 7/9 آمپر، 5/5 آمپر و جای 7/9 آمپر، 9/7 آمپر را با شکل موج نامنظم و غیر عادی نشان می دهد. از این رو کلمپ مترهای True Rms ، برای اندازه گیری تجهیزات کنترلی که مقادیر متناوب دارند مانند اینورترها بسیار توصیه می شود. بعلت استفاده از تریستور ها، اینورترها و دیگر کنترل کننده ها ذخیره کننده ی انرژی در سیم کشی های الکتریکی اخیر، شکل موج جریان الکتریکی اغلب دارای مولفه­های هارمونیک هستند و در مقایسه با موج های سینوسی شکسته شده اند.

نمایشگر کلمپ متر - فروشگاه اتوماسیون 24 www.automation24.ir

در کلمپ مترهایی که مجهز به True rms هستند، توانایی اندازه گیری شکل موج­هایی پیچیده با استفاده ازRms  وجود دارد. از این رو شکل موج­ها بصورت خود به خود و پیوسته توسط کلمپ مترها اندازه گیری می­شود. در مقابل وقتی مقادیر جریان بصورت متوسط اندازه گیری می­شود، در مقادیر اندازه گیری شده خطا وجود دارد چرا که در این صورت نمی­تواند شکل موج های پیچیده را بصورت پیوسته پیدا کند. در مقایسه ی اندازه گیری جریان بصورت متوسط گیری (یعنی استفاده از مولتی مترهای معمولی) با اندازه گیری جریان بصورت True Rms (بعنی استفاه از مولتی مترهای مجهز به True Rms) ، 30% خطا وجود دارد.

بطور کلی می­توان گفت تکنولوژی اندازه­ گیری جریان توسط کلمپ مترها به دو صورت averging value (مقادیر متوسط شکل موج جریان) و همچنین به صورت Trur Rms (اندازه گیری پیوسته ی شکل موج جریان) می­باشد.

اما به دلیل نوسان زیاد شکل موج های جریان برای بدست آوردن مقدار جریان دقیق تر بهتر است که از کلمپ متر های که True Rms هستند استفاده شوند. چرا که این کلمپ مترها توانایی اندازه گیری شکل موج های پیچیده را نیز دارا می باشند.

نظرات کاربران
نوشتن نظر
توسط محمد رضا مهتابی دوشنبه، 22 خرداد، 1396
با سلام

قبل هر چیز باید تشکر ویژه ای بکنم از فروشگاه اتوماسیون 24 از بابت همکاری صمیمانه و راهنمایی هایی شون بنده یک دستگاه MS2115A رو خریداری کردم که قیمت مناسبی داشت همین طور هزینه پست رو هم تقبل کردن که کمال تشکر رو از این عزیزان دارم و اما دستگاه
موقه ای که دستگاه رو دیدم خیلی خوشحال شدم اخه کیف ضد ضربه و قابل حمل داشت همین طور خود دستگاه هم کیفیت عالی داشت من تو شرکت فولاد کار میکنم این دستگاه رو سر کار با دستگاه های فلوک و کیوریتسو تو عمل مقایسه کردم کاملا نتیجه ها برابر بود از طرفی امکاناتی که داره واقعا عالیه به نظر من این دستگاه رو از همین جا خریداری کنید چون همچین قیمتی گیرتون نمیاد باور کنید باید این دستگاه رو تو دست بگیرید تا ببینید که واقعا با کیفیته مخصوصا که به سفارش آلمان ساخته شده و گواهینامه اروپا رو هم داره

امید وارم شما هم مثل من از خریدی که میکنید راضی باشد

موفق و پیروز باشید
امتیاز کاربر:
[5 از 5 امتیاز]
توسط حمدان خالقی سه شنبه، 07 دی، 1395
نسبت به قیمتش و مقایسه با سایر محصولات با این امکانات خیلی خوبه
امتیاز کاربر:
[2 از 5 امتیاز]
